DBM変調の実験（JA5SNJ)

---

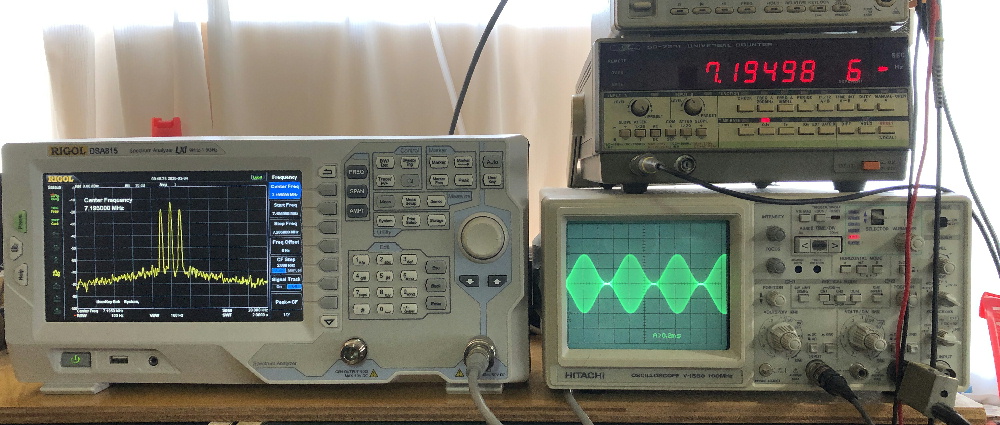

DBM側 2SC2078出力 20Vpp/50ohm 1KHz変調　

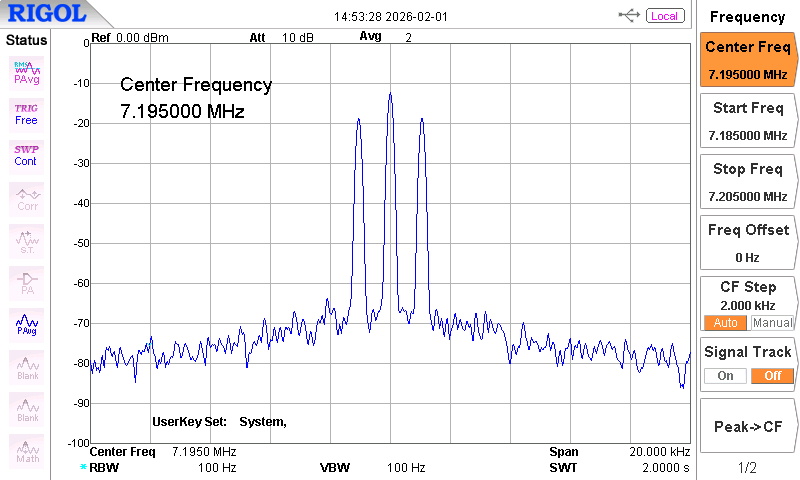

スペアナのデーター　

---

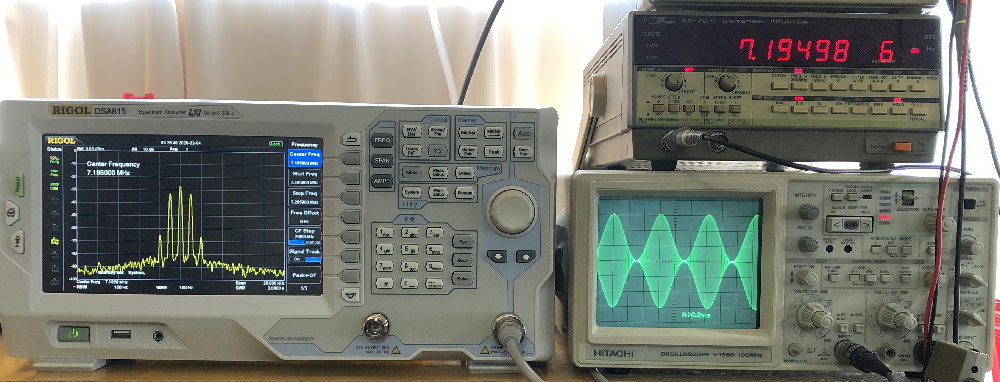

6DQ6Bパラ(Vp=450V、Ip=120mA)　キャリア出力60Vpp 約9W/1KHz 100%変調 120Vpp　ピーク約36W 　

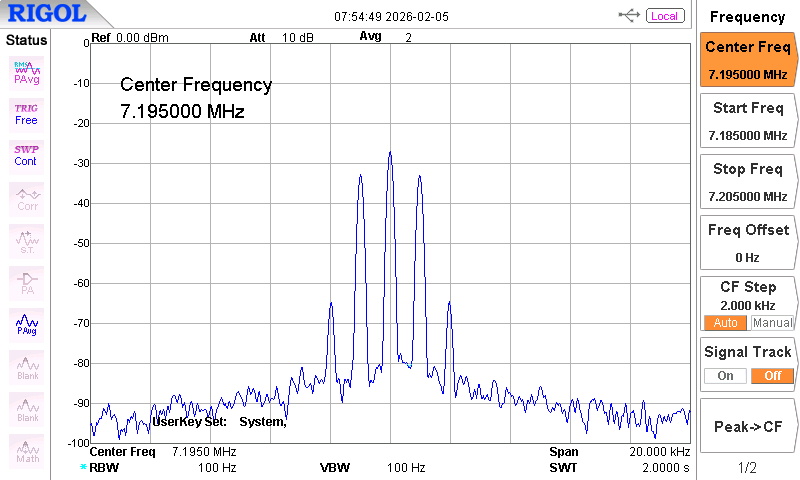

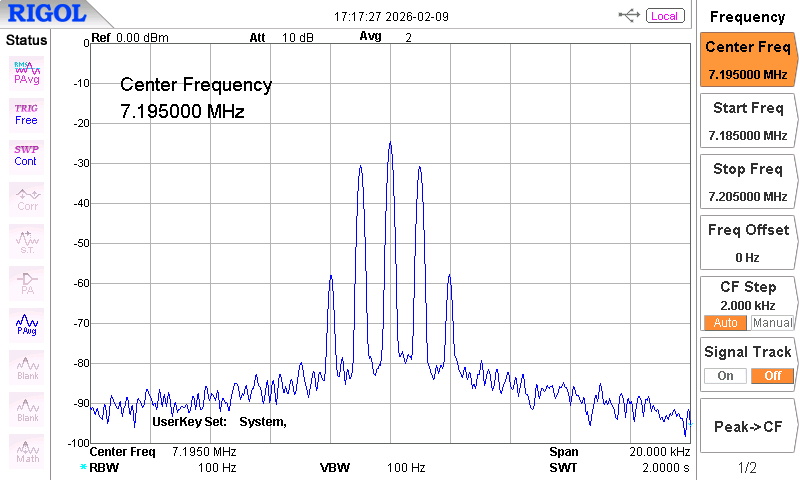

スペアナのデーター　

---

同上+ NFB 約14ｄB　キャリア出力60Vpp 約9W/1KHz 100%変調 120Vpp　ピーク約36W 　

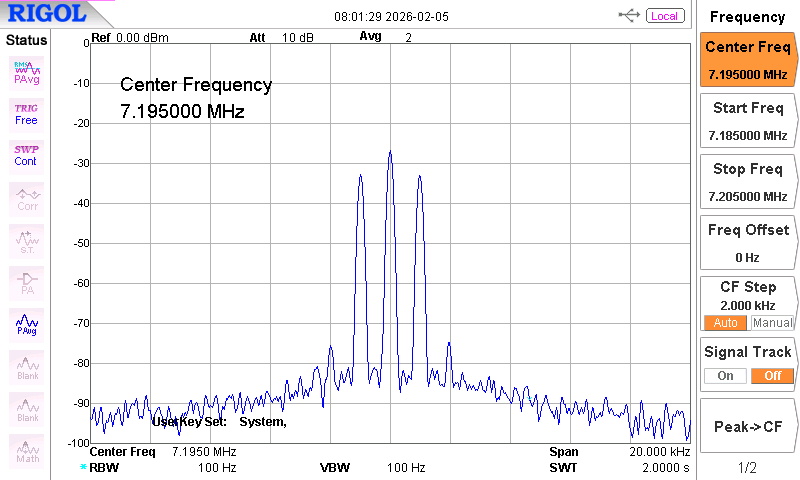

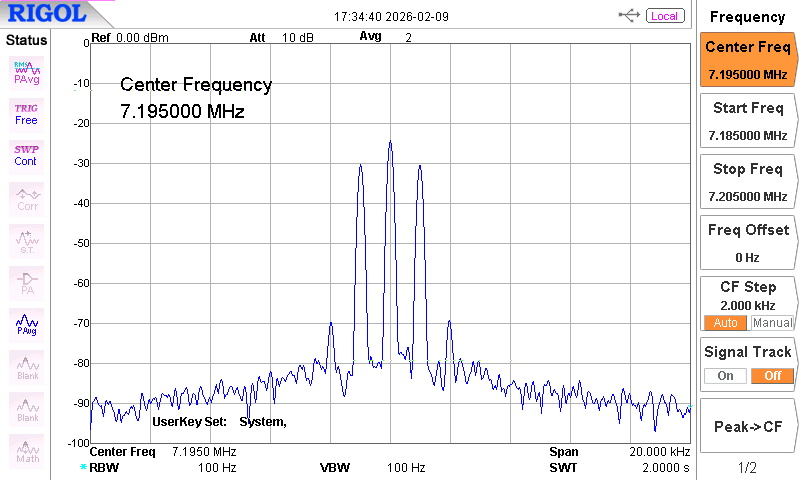

スペアナのデーター　

---

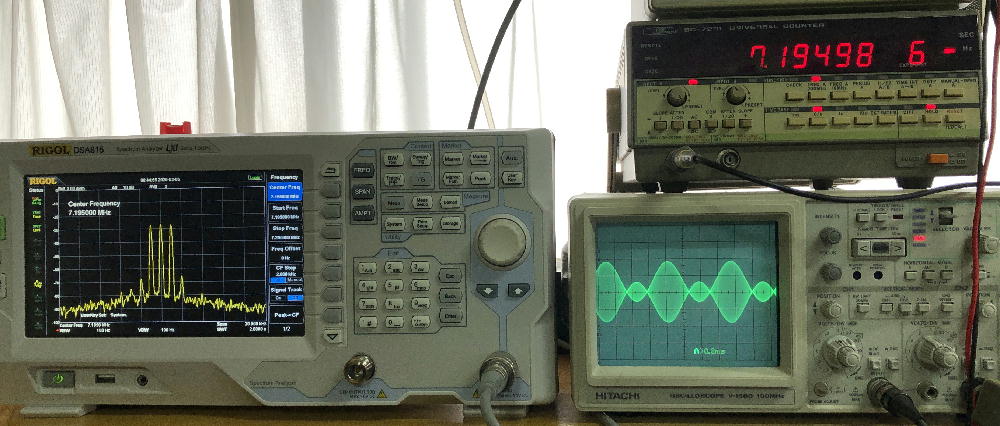

Vpを 600Vに上げた 150％変調　180Vpp　ピーク約82W 　



スペアナのデーター　



◎これは低減搬送波DSB送信機（DSRC）方式で等価的に200％など変調をかける事ができ、　
　普通の二極管検波などA3と同じ方式で受信できます。
　ピークにて歪を発生しますが、音声の場合 了解度の低下は少ないそうです。
　☆プレート損失に注意（強制空冷が必要）

---
